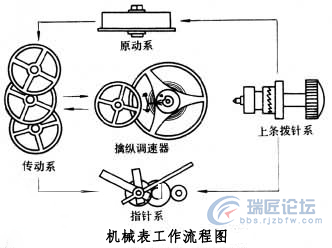

机械表的结构主要由能源装置、轮系、指针机构、上条拨针机构、擒纵机构、振动系统6部分的零部件组成,全部装在主夹板上,然后用各种小夹板、压片、压簧分别加以支持和固定。小夹板和压片、压簧通过大小不一的螺钉与主夹板联接起来,最后安装上表盘、表针和表壳、表带,就成为一只完整的简单机械表了。 现代钟表的原动力有机械力和电力两种。 机械钟表有多种结构形式,但其工作原理基本相同,都是由原动系、传动系、擒纵调速器、指针系和上条拨针系等部分组成。机械钟表利用发条作为动力的原动系,经过一组齿轮组成的传动系来推动擒纵调速器工作;再由擒纵调速器反过来控制传动系的转速;传动系在推动擒纵调速器的同时还带动指针机构,传动系的转速受控于擒纵调速器,所以指针能按一定的规律在表盘上指示时刻;上条拨针系是上紧发条或拨动指针的机件。此外,还有一些附加机构,可增加钟表的功能,如自动上条机构、日历(双历)机构、闹时装置、月相指示和测量时段机构等。

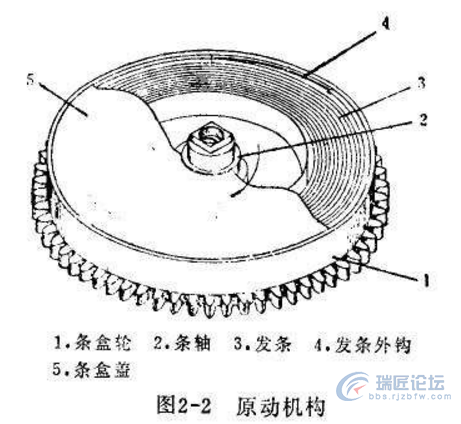

原动系 原动系是储存和传递工作能量的机构,通常由条盒轮、条盒盖、条轴、发条和发条外钩组成。发条在自由状态时是一个螺旋形或 S形的弹簧,它的内端有一个小孔,套在条轴的钩上。它的外端通过发条外钩,钩在条盒轮的内壁上。上条时,通过上条拨针系使条轴旋转将发条卷紧在条轴上。发条的弹性作用使条盒轮转动,从而驱动传动系。 主要作用:提供走时需要的动能

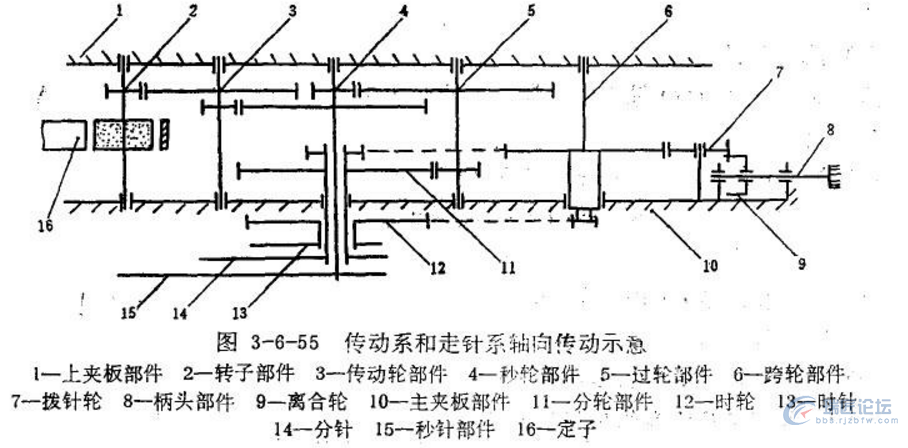

传动系 传动系是将原动系的能量传至擒纵调速器的一组传动齿轮,它是由二轮(中心轮)、三轮(过轮)、四轮(秒轮)和擒纵轮齿轴组成,其中轮片是主动齿轮,齿轴是从动齿轮。钟表传动系的齿形绝大部分是根据理论摆线的原理,经过修正而制作的修正摆线齿形。 主要作用:传递能量
擒纵调速器 擒纵调速器是由擒纵机构和振动系统两部分组成,它依靠振动系统的周期性震动,使擒纵机构保持精确和规律性的间歇运动,从而取得调速作用。叉瓦式擒纵机构是应用最广的一种擒纵机构。它由擒纵轮、擒纵叉、双圆盘和限位钉等组成。它的作用是把原动系的能量传递给振动系统,以便维持振动系统作等幅振动,并把振动系统的振动次数传递给指示机构,达到计量时间的目的。振动系统主要由摆轮、摆轴、游丝、活动外桩环、快慢针等组成。游丝的内外端分别固定在摆轴和摆夹板上;摆轮受外力偏离其平衡位置开始摆动时,游丝便被扭转而产生位能,称为恢复力矩。擒纵机构完成前述两动作的过程,振动系在游丝位能作用下,进行反方向摆动而完成另半个振动周期,这就是机械钟表在运转时擒纵调速器不断和重复循环工作的原理。 主要作用:补充周期性,冲量于调速机构,调节走时快慢。

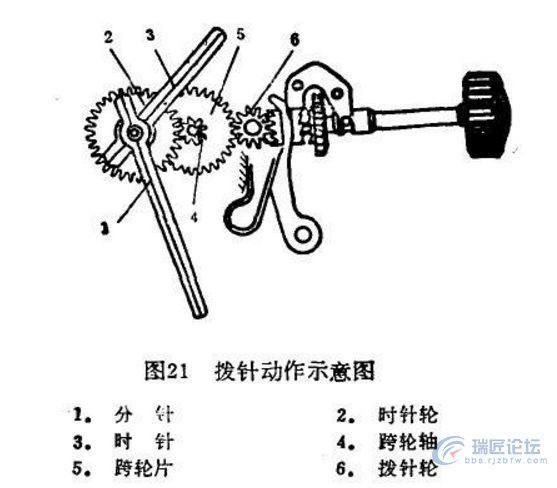

上条和拨针 上条拨针系的作用是上条和拨针。它由柄头、柄轴、立轮、离合轮、离合杆、离合杆簧、拉档、压簧、拨针轮、跨轮、时轮、分轮、大钢轮、小钢轮、棘爪、棘爪簧等组成。 上条和拨针都是通过柄头部件来实现的。上条时,立轮和离合轮处于啮合状态,当转动柄头时,离合轮带动立轮,立轮又经小钢轮和大钢轮,使条轴卷紧发条。棘爪则阻止大钢轮逆转。拨针时,拉出柄头,拉档在拉档轴上旋转并推动离合杆,使离合轮与立轮脱开,与拨针轮啮合。此时转动柄头便拨针轮通过跨轮带动时轮和分轮,达到校正时针和分针的目的。钟表要求走时准确,稳定可靠。但一些内部因素和外界环境条件都会影响钟表的走时精度。内部因素包括各组成系统的结构设计、工作性能、选用材料、加工工艺和装配质量等。例如,发条力矩的稳定性,传动系工作的平稳性,擒纵调速器的准确性等都影响走时精度。 主要作用:上发条,校对时间
|
